Описание продукта

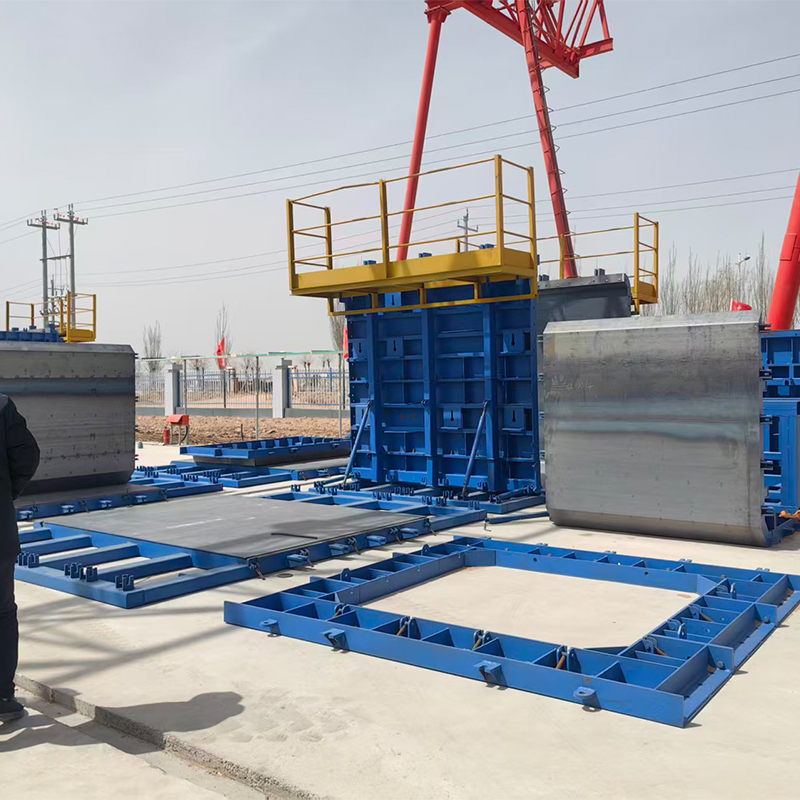

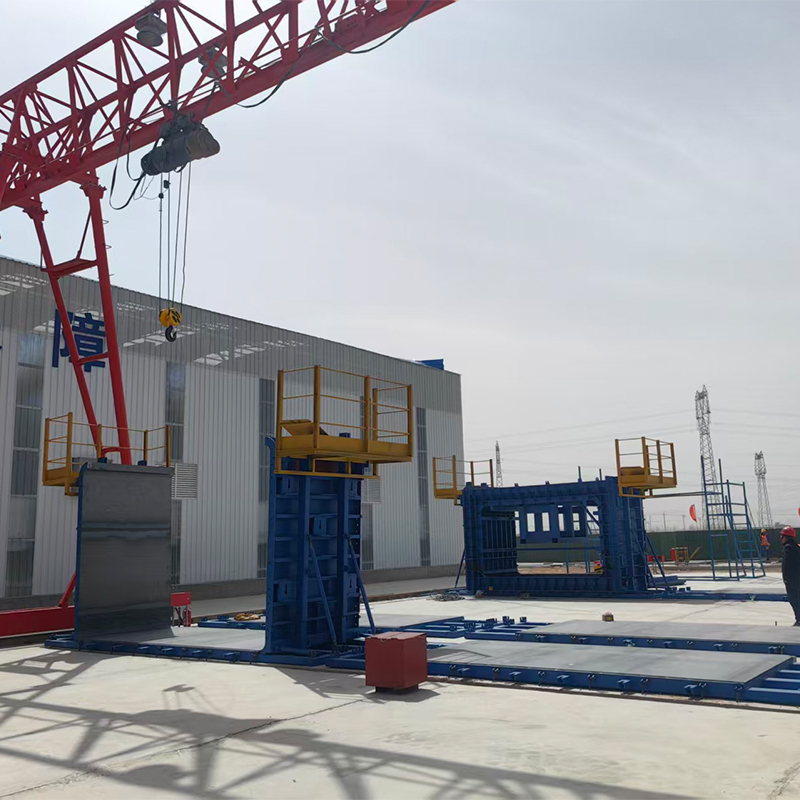

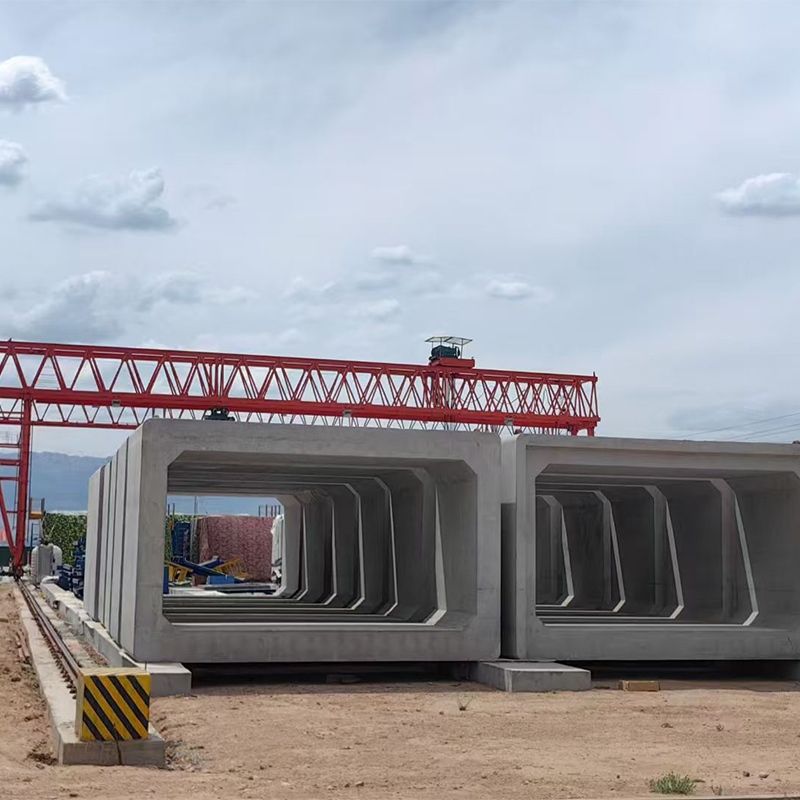

Опалубка для коробчатых тоннелей, как правило, представляет собой комбинированную стальную опалубку из стали марки Q235, предназначенную для монолитного бетонирования прямоугольных железобетонных тоннелей коробчатого сечения и многофункциональных коллекторных тоннелей. Конструкция включает наружную опалубку, внутреннюю опалубку и нижнюю опалубку, образующие единую систему. Толщина панелей составляет 6–10 мм, наружная поверхность усилена частыми рёбрами жёсткости из швеллеров, что позволяет выдерживать боковое давление массивных бетонных конструкций и предотвращает выпучивание и деформацию.

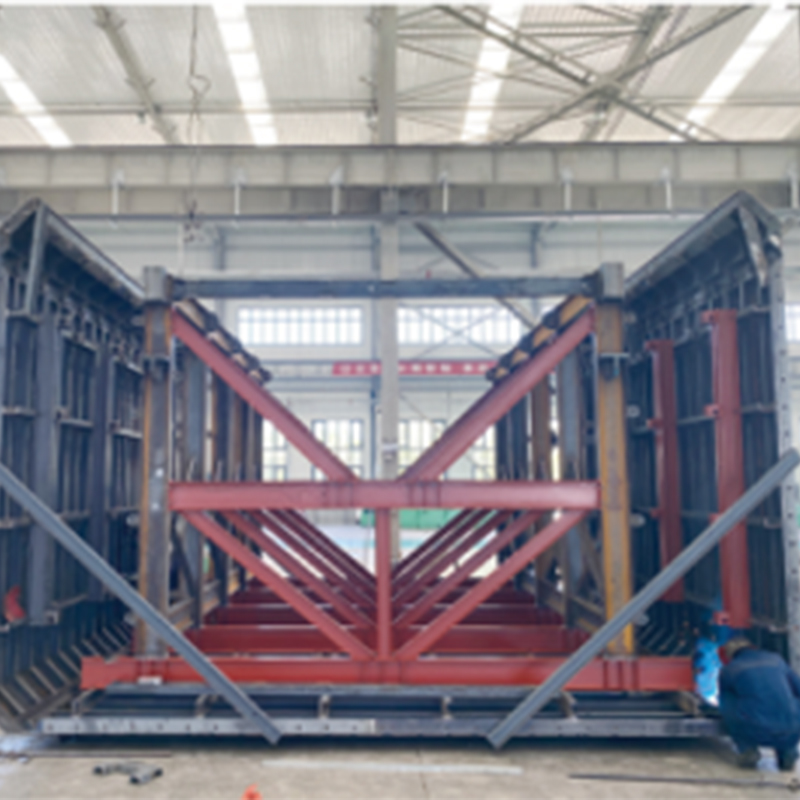

Панели соединяются по модульной системе; для многосекционных коробчатых тоннелей с разделительными стенками предусмотрены специальные фасонные опалубки. Для высоких и крупногабаритных тоннелей внутренняя опалубка часто выполняется в виде самоходной тележечной опалубки без сквозных стяжных болтов, что снижает риск возникновения протечек. В стыках устанавливаются резиновые уплотнительные прокладки, а щели в нижней части герметизируются цементным раствором. Перед бетонированием поверхность опалубки обрабатывается разделительной смазкой, что обеспечивает получение ровных граней и гладкой внутренней поверхности коробчатого сечения, соответствующей стандартам «архитектурного» бетона.

Фиксация и позиционирование опалубки осуществляются с помощью стяжных болтов, наружных диагональных раскосов и анкеровки в основании. Для высоких тоннелей возможно применение ярусной переставной опалубки. Опалубка отличается простотой сборки и разборки, быстрой оборачиваемостью с использованием кранового оборудования и может выдерживать более 40 циклов повторного использования. Данная серия подходит для широкого спектра объектов: муниципальных дренажных систем, гидротехнических водоводов, автомобильных тоннелей под насыпями и многофункциональных коммунальных коллекторов.
