Описание продукта Основная конструкция интеллектуального консольного мостостроительного крана состоит из симметрично расположенных с обеих сторон основных ферм в форме перевернутого трапеция. Такая конструкция позволяет эффективно распределять нагрузку и повышать общую устойчивость; схема ...

Отправить заявку



Описание

маркер

Описание продукта

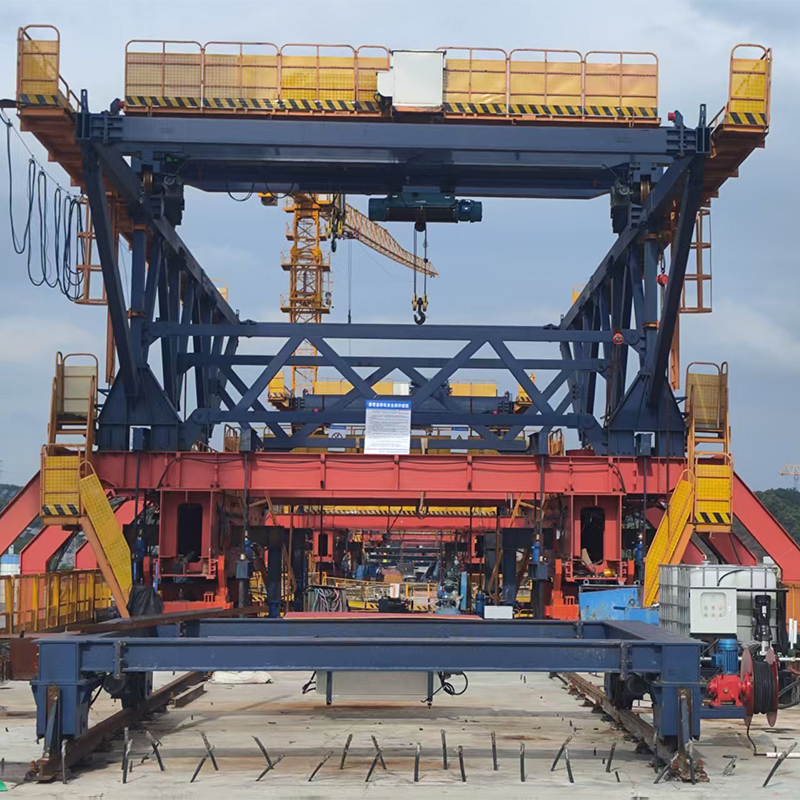

Основная конструкция интеллектуального консольного мостостроительного крана состоит из симметрично расположенных с обеих сторон основных ферм в форме перевернутого трапеция. Такая конструкция позволяет эффективно распределять нагрузку и повышать общую устойчивость; схема конструкции приведена на рисунке. На основных фермах установлены домкраты, которые обеспечивают стабильную заднюю опору для оборудования и уменьшают колебания при перемещении. Между средней частью верхней хорды и задней верхней поперечиной используется конструкция с двойными подвесными стержнями, обеспечивающая несущую способность задней верхней поперечины. Передняя часть верхней хорды напрямую соединяется с передней верхней поперечиной, образуя целостную несущую систему верхней части. Вся конструкция является устойчивой и надёжной, способна выдерживать нагрузки от укладываемой балки, опалубки и строительных работ, а также обеспечивает достаточное рабочее пространство для выполнения всех этапов строительства.

Конструкция подъемной рамы для арматурного каркаса является ключевым элементом, обеспечивающим подъем арматурного каркаса целиком. Она в основном состоит из основной несущей балки, соединительных продольных балок, задней соединительной поперечной балки, опорных стоек, поперечных балок, системы перемещения, подъемных приспособлений и системы подъема и транспортировки. Основная несущая балка является центральным несущим элементом рамы, способным выдерживать вес всего арматурного каркаса; соединительные продольные балки и задняя соединительная поперечная балка объединяют все компоненты в единое целое, обеспечивая отсутствие деформаций портала в процессе подъема; опорные стойки, установленные в нижней части портала, обеспечивают его устойчивую опору и предотвращают наклон при подъеме; система перемещения позволяет перемещать портал по рельсам, что облегчает регулировку положения при подъеме; подъемные приспособления и система транспортировки непосредственно соединяются с арматурным каркасом. Конструкция балки-поперечины позволяет сбалансировать нагрузки во время подъема и предотвратить наклон арматурного каркаса из-за смещения центра тяжести.

Система перемещения; 2. Система подъема основного подвесного каркаса; 3. C-образные подвесные кронштейны; 4. Передняя верхняя поперечина; 5. Система подвески; 6. Система внутренней опалубки; 7. Система ограждения платформы; 8. Задняя верхняя поперечина; 9. Система внешней опалубки; 10. Основная ферма; 11. Система нижней опалубки; 12. Подъемное устройство с натяжным домкратом.

Интеллектуальный консольный мостостроительный кран
